Комплект спутникового интернета с модемом HT2000

Модем НТ2000

Трансивер KA диапазона

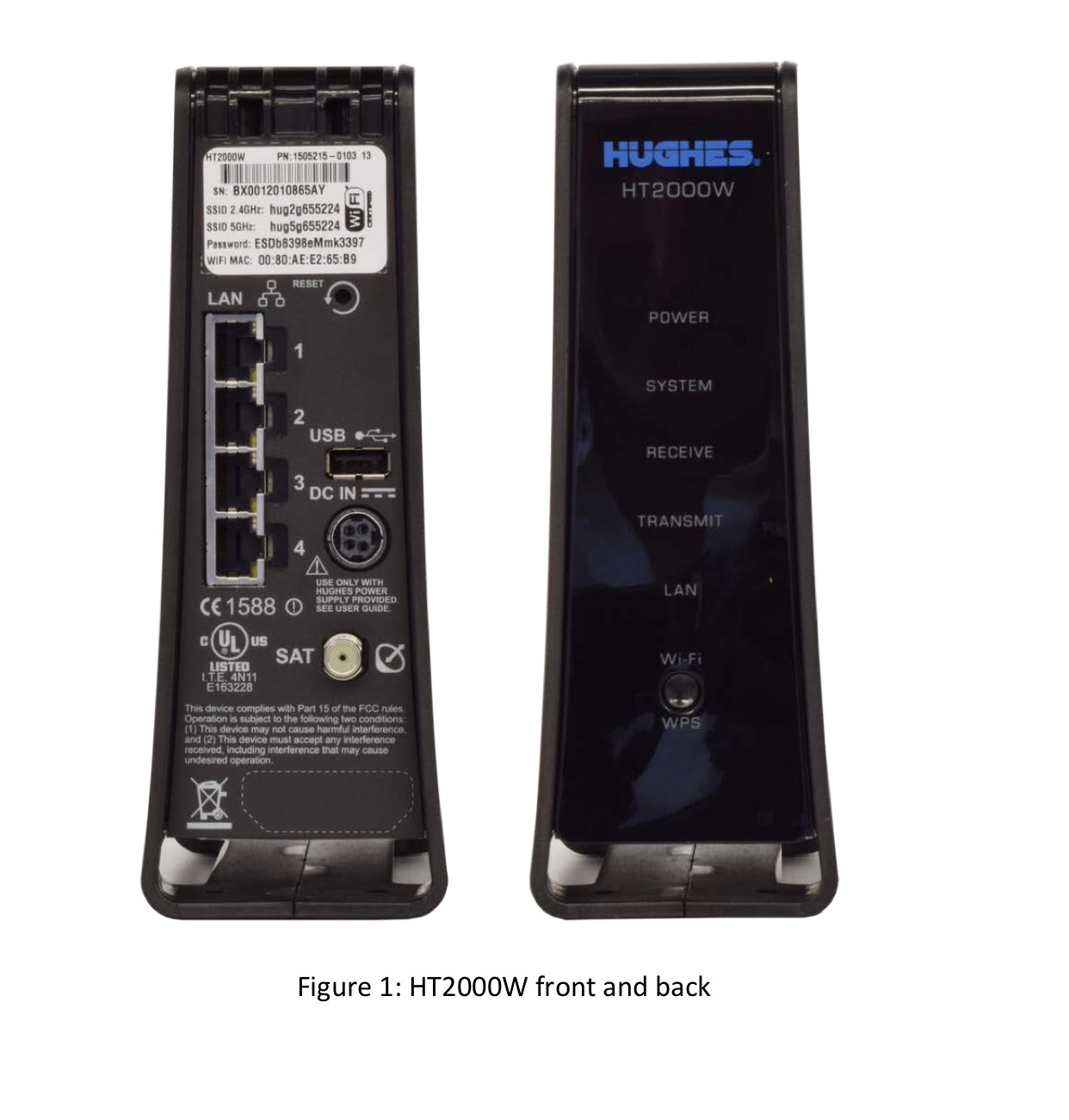

Модем HT2000

НТ2000 (JUPITER Hughes) – высокопроизводительный широкополосный спутниковый маршрутизатор нового поколения с лучшими в своем классе характеристиками производительности и пропускной способности.

Описание

Модем HT2000 является основой высокопроизводительного спутникового терминала нового поколения, поддерживающего широкополосный прямой канал стандарта DVB-S2X, что позволяет обеспечить лучшую в данном классе устройств эффективность. Обратный канал использует мощное LDPC-кодирование в сочетании с адаптивным выбором обратных каналов (AIS), включая функцию управления излучаемой мощностью (ULPC).

Устройство JUPITER Hughes НТ2000 обладает высокой пропускной способностью для пользовательского трафика. Позволяет получать доступ в сеть Интернет на высоких скоростях: до 200 Мбит/с в прямом канале и до 10 Мбит/с в обратном, благодаря чему поддерживает самые ресурсоемкие и требовательные к ширине полос приложения.

Модем НТ2000 имеет интегрированный клиент веб ускорителя HTTP/TCP. Обеспечивает безопасность связи в сети за счёт AES шифрования в прямом и обратных каналах.

Простота эксплуатации

Будучи частью платформы системы следующего поколения JUPITER™, каждый терминал НТ2000 работает под комплексным управлением системы управления сетью (NMS), обеспечивающим конфигурацию терминала, процесс предоставления услуг, мониторинг состояния и диагностику работы сети. Для определения состояния устройства, диагностики и поиска неисправностей в НТ2000 предусмотрен удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED). Устройство оснащено одним портом GigE LAN и разъемом для подключения приемопередатчика внешнего оборудования (ODU).

Основные технические параметры HT2000

• Высокая производительность и пропускная способность для пользовательского трафика
• Прямой канал со скоростью 200 Мбит/с на терминал
• Обратный канал 10 Мбит/с
• Прямой канал – DVB-S2/S2X с АСМ
• Обратный канал – LDPC TDMA/FDMA c AIS, включая функцию управления излучаемой мощностью (ULPC)
• Интегрированный клиент веб ускорителя HTTP/TCP
• Удобный в использовании графический веб интерфейс GUI и индикаторы на светодиодах (LED) для определения состояния устройства, диагностики, поиска и исправления неисправностей
• Терминал работает под управлением JUPITER™
• NMS, включая, обновления программного обеспечения, конфигурирование и мониторинг состояния
• Интегрированный в едином блоке приёмопередатчик внешней установки (ODU)

Функциональные возможности оборудования HT2000

Прямой канал

• Стандарт: DVB-S2/S2X c ACM
• Тип модуляции: QPSK; 8PSK; 16APSK; 32APSK
• Символьная скорость: от 1 до 235 Мсим/с (определяется конфигурацией сети оператора)
• Метод инкапсуляции: GSE

Обратный канал

• Стандарт: MF-TDMA
• Кодирование: LDPC, FEC1/2, 2/3, 4/5, 9/10 в сочетании с эффективным изменением размеров блоков и импульсов
• Адаптивный выбор обратных каналов (AIS)
• Тип модуляции: OQPSK
• Символьная скорость: от 512 до 8196 ксим/с (определяется конфигурацией сети оператора)
• Регулировка излучаемой мощности (ULPC)

Пропускная способность для данных пользователя

• В прямом канале – до 200 Мбит/с (определяется конфигурацией сети оператора)
• В обратном канале – до 12 Мбит/с (определяется конфигурацией сети оператора)

Сетевой интерфейс

• Gigabit Ethernet LAN; разъёмRJ45

Функции местного маршрутизатора

• Интегрированный прокси для улучшения характеристик (РЕР) для TCP/IP
• Интегрированное программное обеспечение Hughes TurboPage® для обработки НТТР трафика с целью ускорения процесса веб-браузинга
• AES шифрование в прямом и обратных спутниковых каналах (опция)
• DNS кэширование
• Статическая и динамическая адресация
• DHCP сервер или ретранслятор
• Поддержка приоритезации протокола SIP (VoIP телефония)

Электропитание

• Внешний адаптер питания со съёмным шнуром питания
• 90-264В переменного тока; 47-63Гц

Физические характеристики

• Вес: 0,5 кг
• Габаритные размеры: 18.39 х 6.71 х 14.81 см

Требования к окружающей среде

• Диапазон рабочих температур: от 0°С до +50°С
• Относительная влажность: от 0 до 90% (без конденсата)

Соответствие регулирующим стандартам

• Безопасность: UL/CSA/EN 60950
• Электромагнитная совместимость: FCC Part 15 class B, ICES-003
• Европейские требования RoHS

Приёмопередатчик внешней установки (ODU)

• Диапазон частот на передачу: 29,25 – 30,00 ГГц
• Диапазон частот на приём: 198,7 – 20,20 ГГц
• Поляризация: круговая, левая или правая
• Полностью интегрированный блок
• Мощность передатчика: 1 Вт и 2 Вт
• Антенны: 74 см, 98 см

Коаксиальный кабель

• Тип кабеля: RG-6; 75Ом
• Разъём: F (вилка)
• Длина кабеля: до 100 м

Требования к окружающей среде

• Диапазон рабочих температур: от -40°С до +55°С
• Относительная влажность: до 100% (с конденсатом)
